ピン出し加工応用

部品内に同一形状のピンだけでなく異種形状のピンを複数出すことによりコストメリットをより大きくしています。又、用途に合わせてピン形状を作製したり通常カシメ加工が難しい場所でも一体ピンを作ることができます。

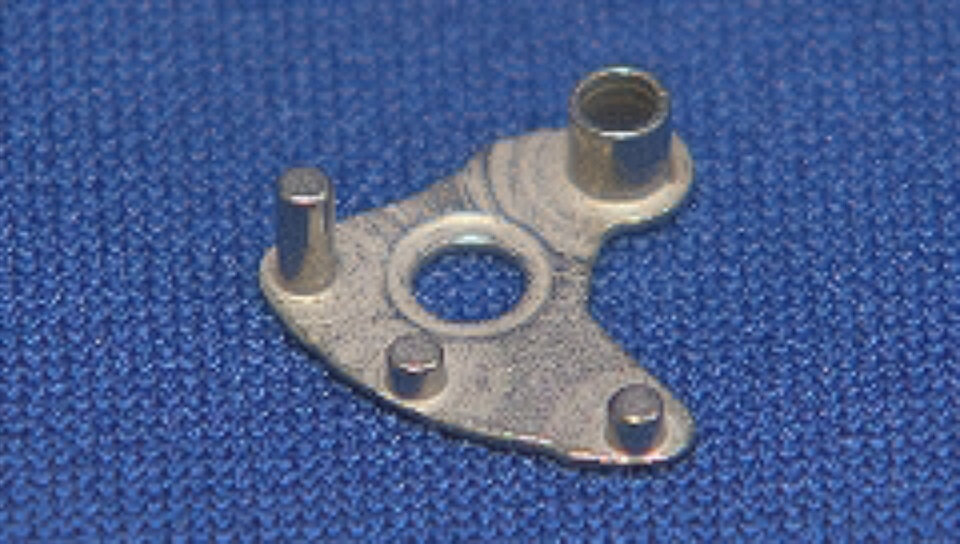

折り返し形状

スライドするレバーの抜け止めや、ピン上面の受け面を広く確保する為の用途に使用。
ピン外径：Φ5
ピン高さ：5.5

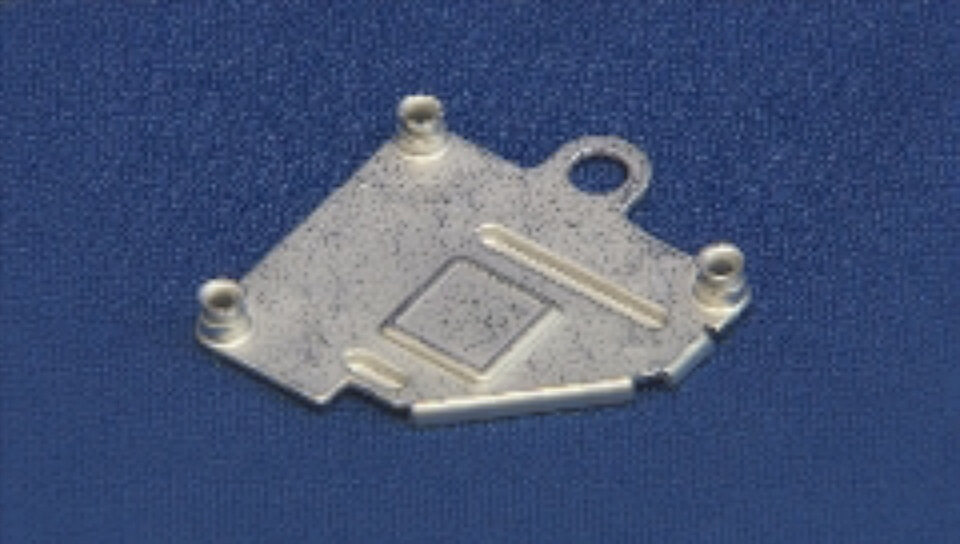

複数ピン出し

同一平面に複数のピン出しが可能です。軸間ピッチmin3mmピン本数9本まで実績あり。
ピン径：Φ2.2
ピン高さ：4.8
ピンピッチ：12.75

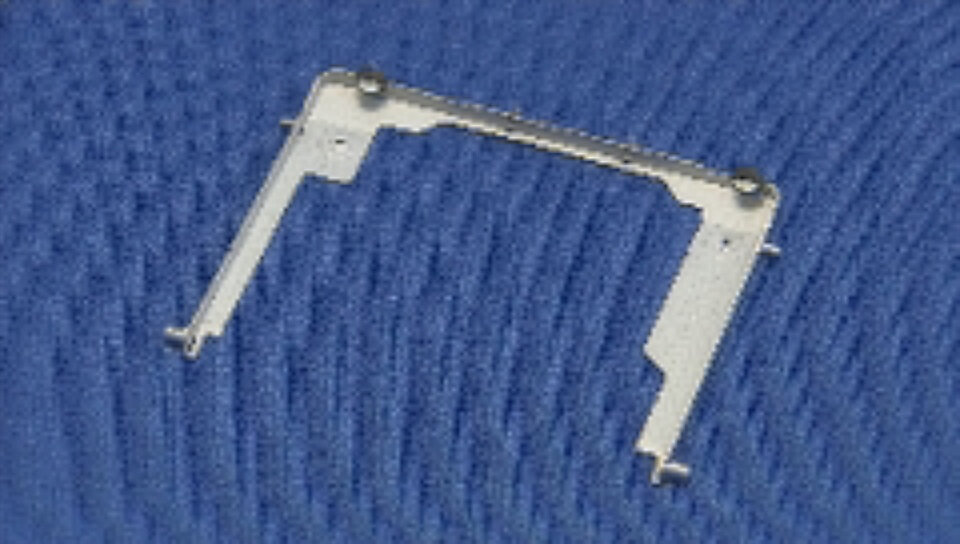

シャーシ類へのピン出し

大型シャーシ部品への複雑なピン出しを可能にしました。
